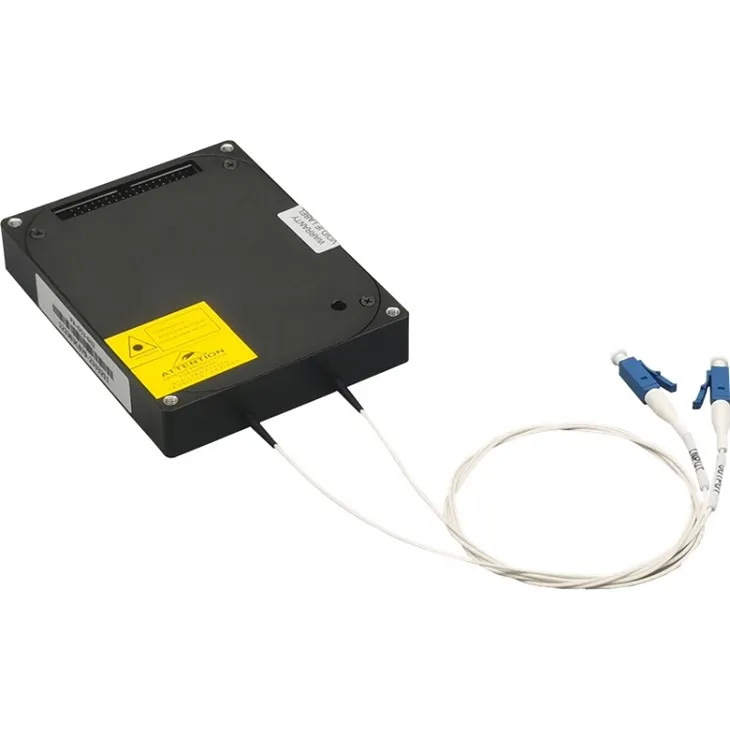

ASE (Amplified Spontaneous Emission) valgusallikad on mõeldud tootmiseks ja laboratoorseteks katseteks. ASE valgusallika põhiosa on keskmise võimendusega erbiumiga legeeritud kiud ja suure jõudlusega pumplaser.
Pakume erinevate rakenduste jaoks ASE allika seeriat
1.Toimivusindeks
1.1 Optilise jõudluse indeks
|
Parameeter |
Üksus |
Indeks |
Märkus |
||
|
Min. |
Tüüp. |
Max |
|||
|
Töölainepikkus |
nm |
1525 |
- |
1565 |
|
|
Väljundimpulsi optiline tippvõimsus |
mW |
20 |
45 |
55 |
|
|
Kordamise sagedus |
kHz |
- |
5 |
- |
|
|
Impulsi laius |
ns |
500 |
500 |
1000 |
|
|
Spektri ribalaius |
nm |
35 |
- |
- |
|
|
Modulatsioonirežiim |
Sisemine/välimine modulatsioon (vaikimisi) |
||||
1.2 Töökeskkond
|
Parameeter |
Min. |
Tüüp. |
Max |
Üksus |
Märkus |
|
Töötemperatuuri vahemik |
-10 |
25 |
60 |
kraadi |
|
|
Säilitustemperatuuri vahemik |
-40 |
- |
85 |
kraadi |
|
|
Suhteline niiskus |
5 |
- |
90 |
% |
1.3 Toiteallika spetsifikatsioon
|
Parameeter |
Min. |
Tüüp. |
Max |
Üksus |
|
Toitepinge |
+4.75 |
+5 |
+5.25 |
V |
|
Kogu energiatarve |
- |
15 |
20 |
W |
2.Mehaanilised ja patsi nõuded
2.1 Mehaanilised nõuded Välimusnõuded
Masina mõõtmed: 145*75*20±0,2 mm
2.2 Liidese määratlus
|
Liidese tüüp |
silt |
Kirjeldus |
Liidese tüüp |
|
Toiteliides |
DC +5V |
Alalisvoolu toiteallikas +5V |
DB9Pin |
|
GND |
DC toiteallikas GND |
||
|
Kommunikatsiooniliides |
RX, TX, GND |
Jadapordi side |
DB9Pin |
|
Fiber liides |
VÄLJUND |
Kiudväljund |
Pigtail 900um optiline kiud, 1 m pikk, FC/APC pistik (ilma peata) |
|
Impulsi parameetrite sünkroonimise liides |
Syn_IN |
Impulssünkroniseerimissignaali sisend, impedants 50Ω |
Naine MCX, 3,3VLVTTL tase |
|
Impulsi parameetrite sünkroonimise liides |
VÄLJAS |
Impulsssünkroniseerimissignaali väljund, impedants 50Ω |
Naine MCX, 3,3VLVTTL tase |
2.3 Pats
|
Parameeter |
Spetsifikatsioon |
|
Kiu tüüp |
SMF28e 900um korpus |
|
Saba pikkus (mm) (ilma peata) |
1000±10 |
|
Ühenduspea tüüp |
FC/APC |
