Wind Lidar on instrument, mis kasutab lasertehnoloogiat tuule kiiruse ja suuna mõõtmiseks (Lidar Wind Measurement). See mõõdab tuule kiirust ja suunda laserkiire saatmise ja peegeldunud lasersignaali vastuvõtmise teel.
Tuulelidaril on kõrge täpsus, kõrge tundlikkus ja tugev reaalajas jõudlus ning seda kasutatakse laialdaselt meteoroloogias, lennunduses, keskkonnaseires ja muudes valdkondades.

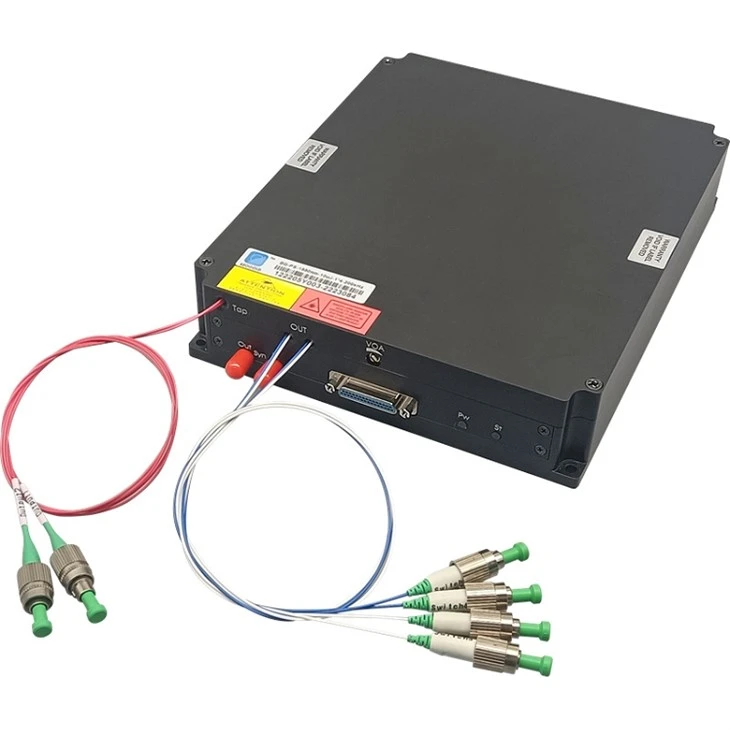

Kliendi soovil saame pakkuda 1550nm lidari moodulit.
Optilised spetsifikatsioonid
|
Parameeter |
Min |
Tüüp. |
Max |
Üksus |
Märkus |
|
|
Töörežiim |
Väline päästik |
|||||
|
Töötav lainepikkus |
1547 |
1550 |
1553 |
nm |
||
|
Laser |
Impulsi laius |
2 |
- |
5 |
ns |
Vaikimisi: 5ns |
|
Korduv sagedus |
0.1 |
- |
1 |
MHz |
Vaikimisi: 144 kHz |
|
|
Keskmine väljundvõimsus |
0.72 |
- |
- |
W |
Märkus1 |
|
|
Impulsi tippvõimsus |
1 |
- |
- |
KW |
Märkus1 |
|
|
Helendav viivitusega värin |
100 |
150 |
200 |
ps |
Märkus1 |
|
|
Luminestsentsi hilinemine |
100 |
150 |
200 |
ns |
Märkus1 |
|
|
Polarisatsioon |
Juhuslik |
|||||
Märkus 1:@Tüüpiline töötingimus: korduv sagedus 144kHz, impulsi laius 5ns, 25 kraadi, keskmine võimsus üle 0,72W, impulsi tippvõimsus üle 1kW.
Töökeskkond
|
Parameeter |
Min |
Tüüp. |
Max |
Üksus |
Märkus |
|
Töötemperatuuri vahemik |
-40 |
- |
85 |
kraadi |
Korpuse temperatuur |
|
Säilitustemperatuuri vahemik |
-40 |
- |
105 |
kraadi |
|
|
Jahutusmeetod |
Hajutage soojust läbi mooduli põhja |
||||
Elektrilised spetsifikatsioonid
|
Parameeter |
Min |
Tüüp. |
Max |
Üksus |
Märkus |
|
Elektriliidese tüüp |
MOLEX 505567- 1281 |
||||
|
Suhtlemise tase |
LVTTL |
||||
|
Sisendpinge |
9 |
12 |
13 |
VDC |
|
|
Energiatarve |
- |
- |
22 |
W |
|
Mehaaniline struktuur
Märge:Ülemist pinda (ilma kinnitusaasata) tuleb jahutada jahutusradiaatoriga. Kui häid jahutustingimusi ei pakuta, võib toode ebaõnnestuda. Valguse lekke vältimiseks on mooduli sees liimitud elektriliides.
Ühenduse tüüp
|
Ei. |
Nimi |
Kinnisvara |
Kirjeldus |
|
1 |
GND |
Võimsus |
Maapind |
|
2 |
GND |
Võimsus |
Maapind |
|
3 |
+12V |
Võimsus |
Võimsus positiivne |
|
4 |
+12V |
Võimsus |
Võimsus positiivne |
|
5 |
TX |
Väljund |
LVTTL, jadaside väljundsignaal |
|
6 |
RX |
Sisend |
LVTTL, jadaside sisendsignaal |
|
7 |
Päästiku_N |
Sisend |
LVDS, päästik sünkroonse signaali diferentsiaalsisendi negatiivne, tõusva serva päästik |
|
8 |
Päästiku_P |
Sisend |
LVDS, päästik sünkroonse signaali diferentsiaalsisend positiivne, tõusva serva päästik |
|
9 |
Pumba lubamine |
Sisend |
LVTTL sisend, pumba lubamise lüliti; 1: pump sisse;0: pump välja. |
|
10 |
Moodul Luba |
Sisend |
LVTTL sisend, mooduli toitelüliti; 1: mooduli toide sisse;0: mooduli toide välja. |
|
11 |
Mooduli lähtestamine |
Sisend |
LVTTL sisend;0: mooduli lähtestamine. |
|
12 |
Pumba olek |
Väljund |
LVTTL väljund; 1: pump sisse. 0: pump välja. |
Pats
|
Üksus |
Tehnilised andmed |
|
Kiu tüüp |
SMF{0}}E ultra 900um toru |
|
Patsi pikkus |
500mm±10mm |
|
Kiu värv |
Must |
|
Fiber Connector |
LC/PC |
